ats 차상신호장치
ATS(Automatic Train Stop) 차상신호장치는 열차가 신호지시 속도를 초과하거나 신호 체계를 무시하고 운행할 경우 자동으로
열차를 정지시키는 장치로 안전하고 능률적인 열차운행을 보장하는 장치 중 하나입니다.
해외 기술에 의존하였던 ATS 차상신호장치를 디지털 방식의 이중계 시스템으로 국산화하여 국내 및 해외로 공급하고 있습니다.

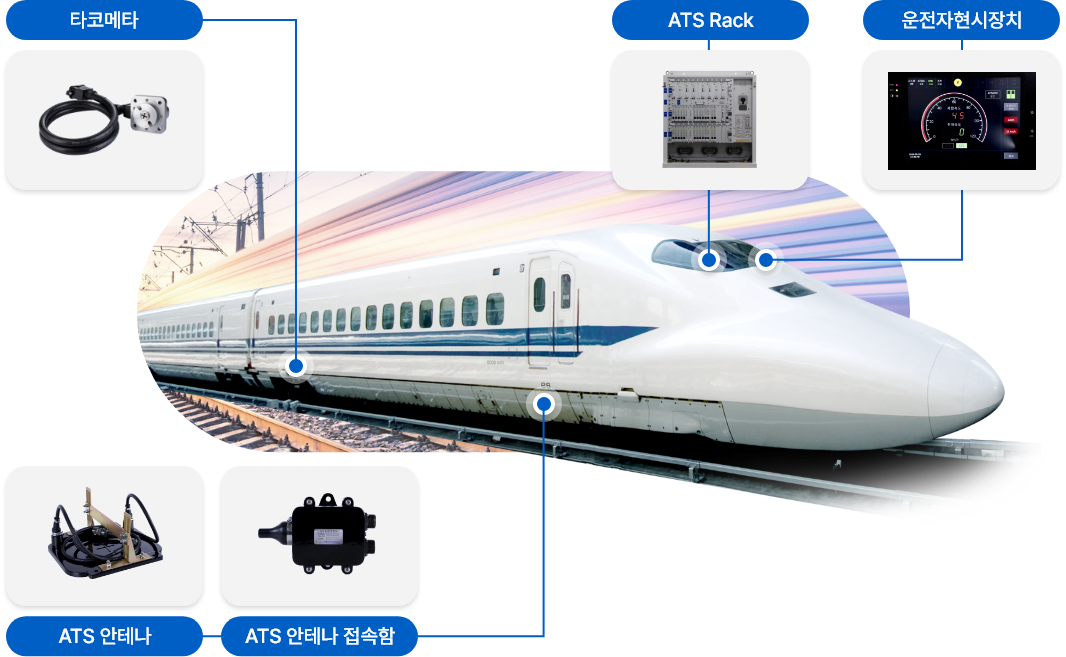

차상신호장치 구성품은 ATS Rack, 운전자현시장치(ADU), ATS Antenna, ATS Antenna 접속함, 타코메타로 구성되어 있습니다.
주요 제품
-
운전자현시장치(ADU)
운전실에 설치되어 차상 ATS Rack으로부터 전송되는 정보에 따라 차량의 열차속도, 도어상태, 제한속도 등의 운전정보를 현시하고, 운전자에게 상황에 따른 청각적인 경고음을 알려줍니다.- 10.4” TFT LCD, Touch Screen
- 자동화면 밝기 조절, Self Test 기능
- USB를 이용한 S/W 업그레이드 및
로그정보 다운로드 기능
-
ATS Rack
1계(주 운영계),2계(보조 운영계) 이중계로
구성되어 ATS 기능을 제어하고 차량과 구성품
간에 상호 인터페이스를 합니다. -
ATS 안테나
ATS 안테나는 지상의 제어지점에 있는 ATS 지상
자와 응동하여 변주신호를 ATS Rack에
전달하기 위한 장치입니다. -
ATS 안테나 접속함
ATS 안테나와 ATS Rack간 중간 접속함이며 배선의 설치 및 유지보수가 용이합니다. -
타코메타
차륜의 회전에 따라 펄스를 발생시키며, 신호장치는 타코메타의 펄스신호로 열차의
속도를 계산합니다.
주요 기능
-
01
제한속도 정보의 인식
차상 하부에 설치된 ATS 안테나로 지상에 설치된 지상자와 응동하여 점제어 방식으로 주행 제한 속도를 설정합니다.
-
02
열차의 주행속도 연산
타코메타로부터 발생한 신호와 설정된 차륜경으로 속도를 연산합니다.
-
03
절연구간 정보의 인식
지상의 절연구간 신호를 검지한 경우는 절연구간 정보를 차량으로 전송합니다.
-
04
출발 전 자가진단 시험
차량이 기지에서 출발하기 전에 가상의 운행 시퀀스대로 ATS 장치를 동작시켜 신호, 제동 장치의 이상 유무를 사전에 파악하여 열차의 안전운행을 확인하기 위한 시험 기능을 제공합니다.
-
05
이중계 설계
이중계 설계가 적용되어 운행 중인 운행계의 고장 시 대기중인 계로 자동
절체되어 운행이 가능합니다. -
06
사용자 인터페이스
운전자현시장치는 10.4" Touch TFT-LCD에 제한속도 등의 운전 정보를 현시하고, 운전자에게 상황에 따른 청각적인 경고음을 알려줍니다. 비상운전, 15km/h 운전, 출발전 시험 등을 조작할 수 있습니다.
-
07
운행 이벤트 기록기능
열차 운행 중에 발생된 각종 운행 이벤트는 메모리에 저장되어 고장
발생 시 원인 파악이 용이하며 유지
보수 업무에 활용이 가능합니다. 전용 소프트웨어를 이용하여 LAN으로 정보를 다운로드 할 수 있습니다.
적용 사례
-
국내- 한국철도공사 전동차량
-
해외- 인도네시아 자카르타
